Автоматика котла
ПЛК ведет режимы, блокировки, аварийную сигнализацию, пусковые и защитные состояния.
АПК для котельного агрегата

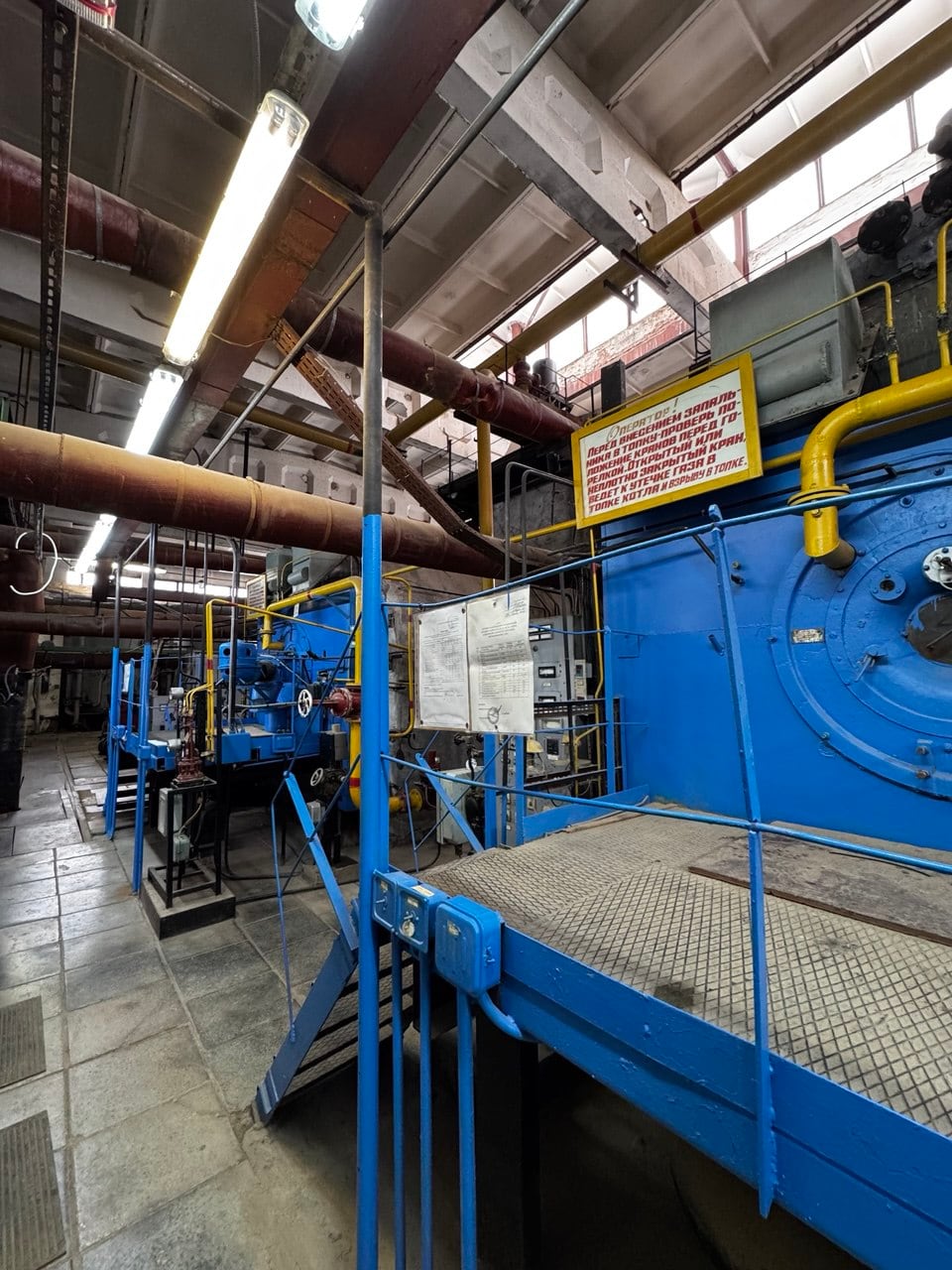

Автоматизация котельной
С оптимизацией горения: ПЛК, HMI, шкаф автоматики, датчики и ЧРП ведут котел по режимной карте.
ПЛК + HMI
ЧРП вентилятора и дымососа
MQTT только чтение
ШКАФ АПК-01
THERMICON
T подачи82.4
P газа4.8
Воздух36.2
Топка-18
режимная карта
70% нагрузки
газ 58% · воздух 63% · разрежение -18 Па
верхний уровень
SCADA / облако
Modbus TCP · MQTT · архив 180 суток
Проблема эксплуатации
Каждая смена держит режим по-своему.
Ручное управление котлами и вспомогательными механизмами делает режим зависимым от оператора. Корректировки идут по месту, аварии ищутся долго, а на мощности 30 Гкал/ч нестабильность быстро становится риском для объекта.
- Нет единой визуализации параметров и диагностики.
- Газ, воздух, разрежение и температура регулируются с задержкой.
- История параметров и аварий не всегда доступна для разбора.
OPERATING_SHIFT.LOG
ручной режим
08:40 T_SUPPLY 78.1 C operator adjust 08:42 GAS_VALVE 52 % local correction 08:45 DRAFT -11 Pa outside map 08:49 FAN_VFD 41 Hz manual 08:52 ALARM sensor fault, no history
Типовая картина: параметры видны фрагментами, причина отклонения ищется после события.
Что внедряем
Три слоя одного комплекса.

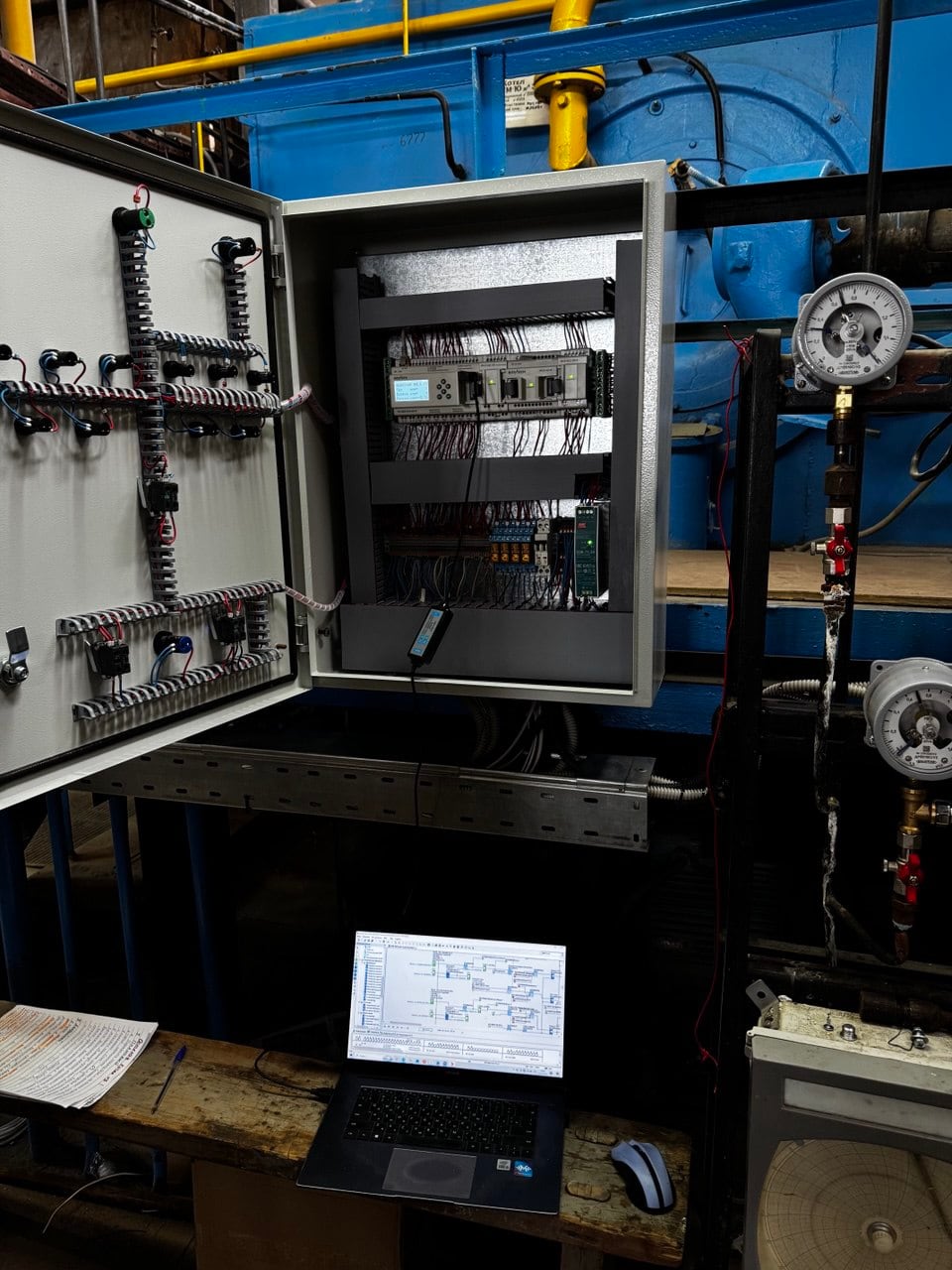

Шкаф и сигналы
Подключаем I/O, датчики, КЗР газа и воздуха, ЧРП вентилятора и дымососа, существующие цепи.

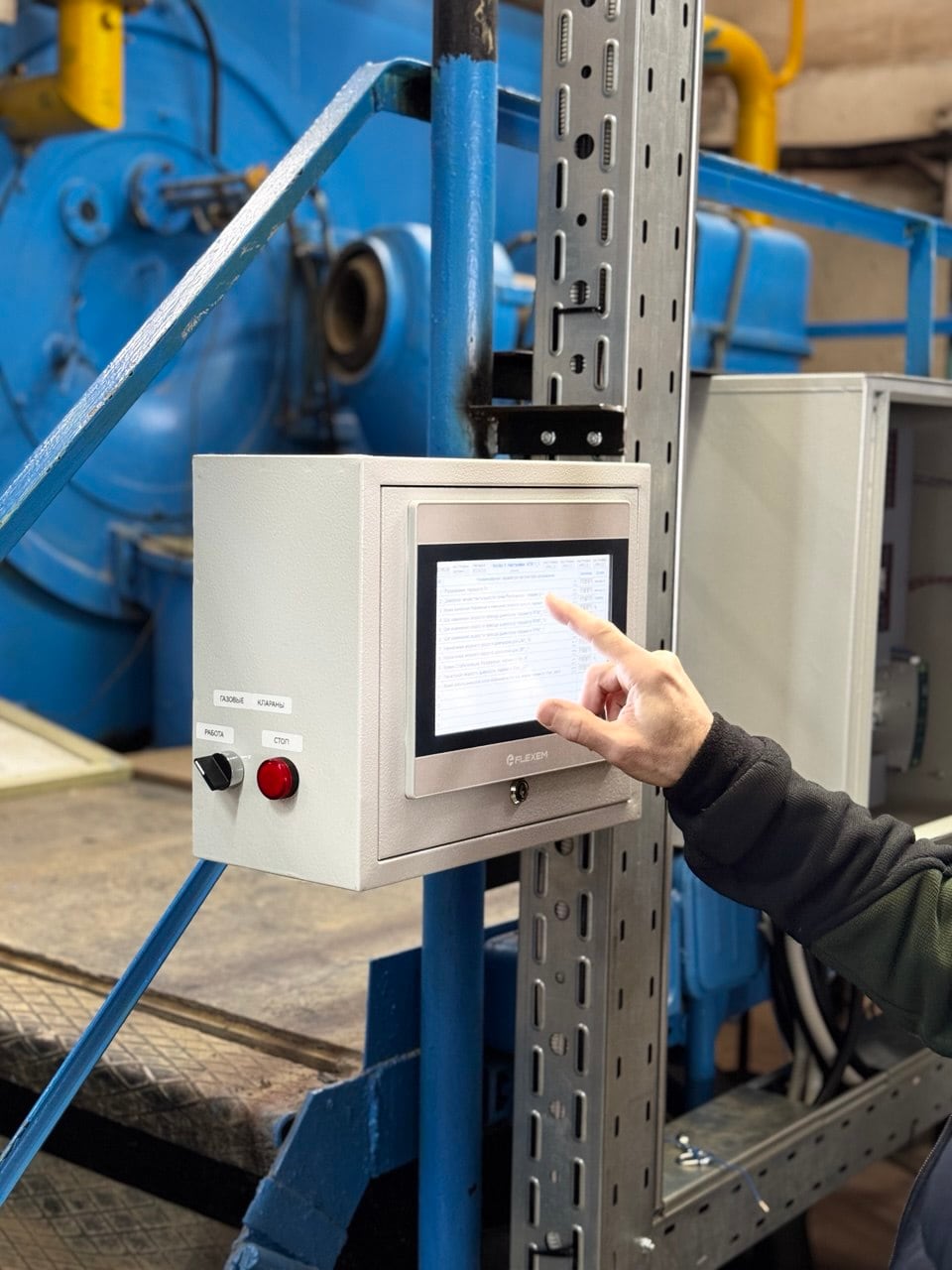

HMI и верхний уровень
Оператор видит параметры, уставки, аварии и журнал. SCADA и облако получают данные без команд управления.
Оптимизация горения
Котел идет по режимной карте, а не по интуиции.
MODE_MAP.KVGM
активная строка: 70%
НагрузкаГазВоздухРазрежениеЧРП
40%32%38%-12 Па24 Гц
70%58%63%-18 Па36 Гц
100%86%91%-24 Па49 Гц
Ступенчатое регулирование
Период цикла, шаг исполнительного механизма и мертвая зона настраиваются под объект.

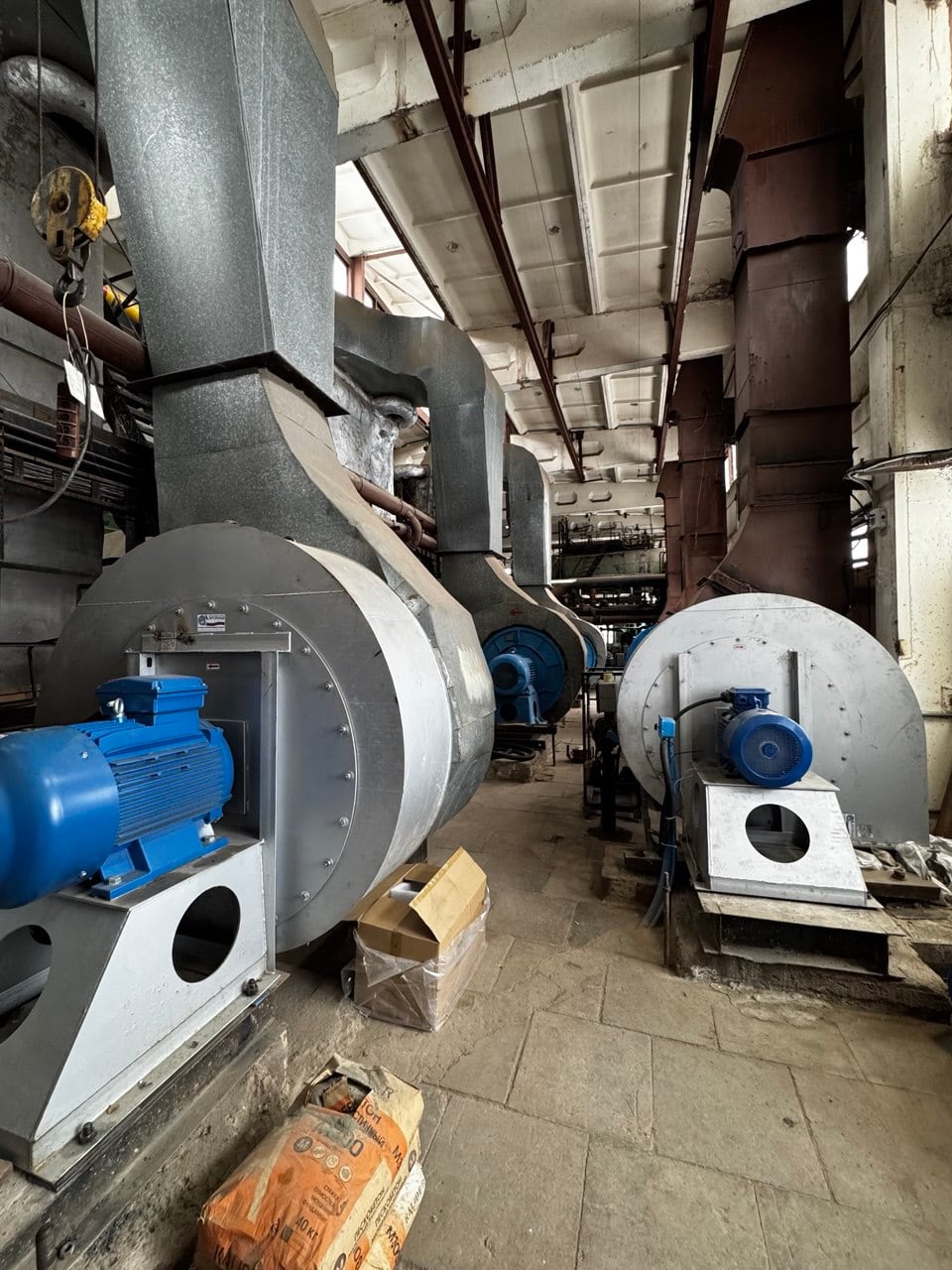

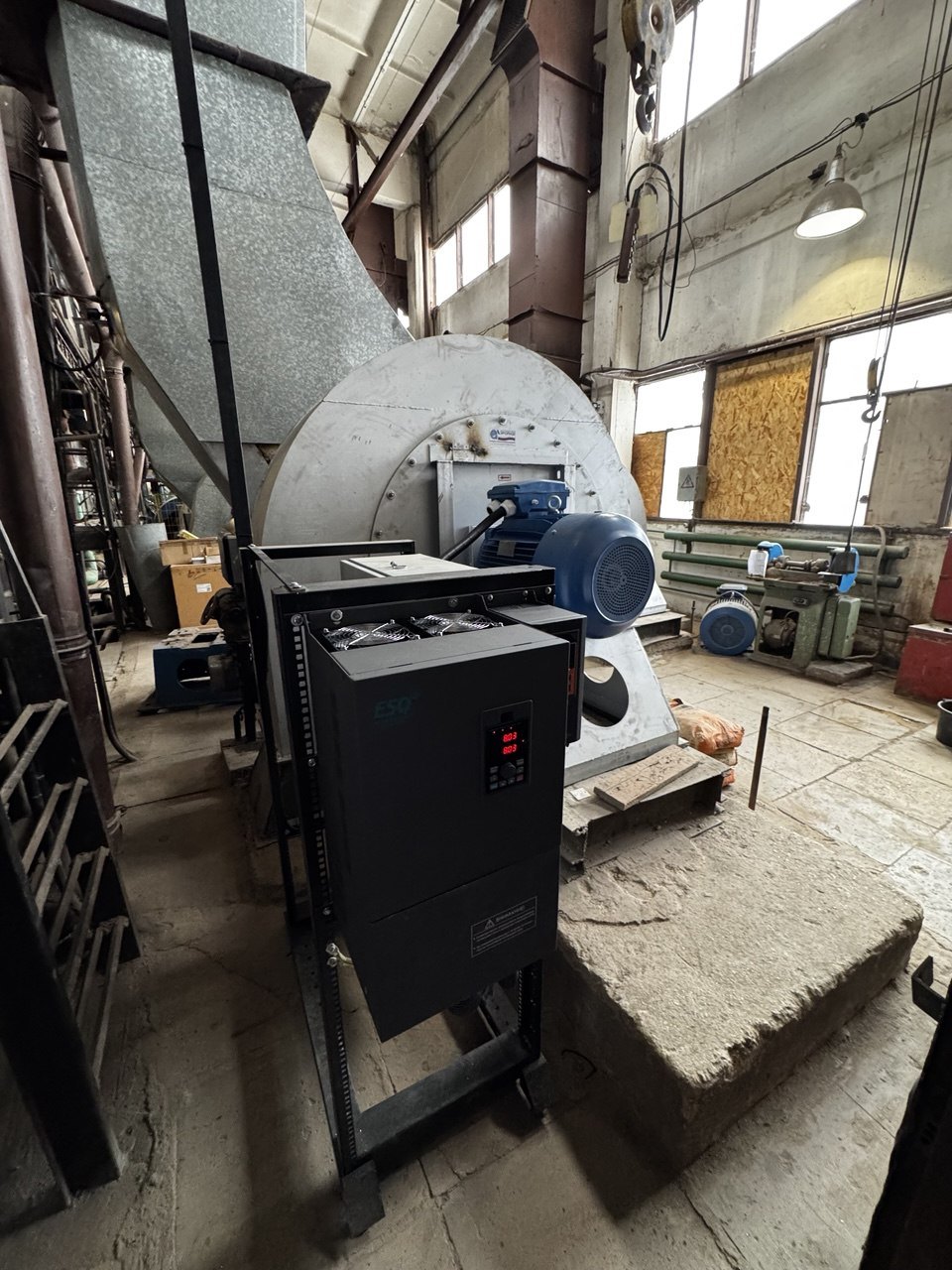

Тягодутьевые машины через ЧРП
Дымосос держит разрежение в топке, вентилятор держит давление дутьевого воздуха.
Защита обратной воды
Температура обратки удерживается выше порога, чтобы снизить риск низкотемпературной коррозии.
Температурный график
Уставка подачи рассчитывается по наружной температуре, ночной режим включается по расписанию.
Измеримый эффект
Числа, которые важны на котельной.
Повышение относительно базового режима до внедрения АПК.
Снижение удельного расхода природного газа на выработку 1 Гкал.
Снижение расхода на привод вентилятора и дымососа при работе через ЧРП.
Отклонение регулируемого параметра от уставки в установившемся режиме.
Кейс 30 Гкал/ч
Ручную котельную переводим в централизованный режим.
До внедрения

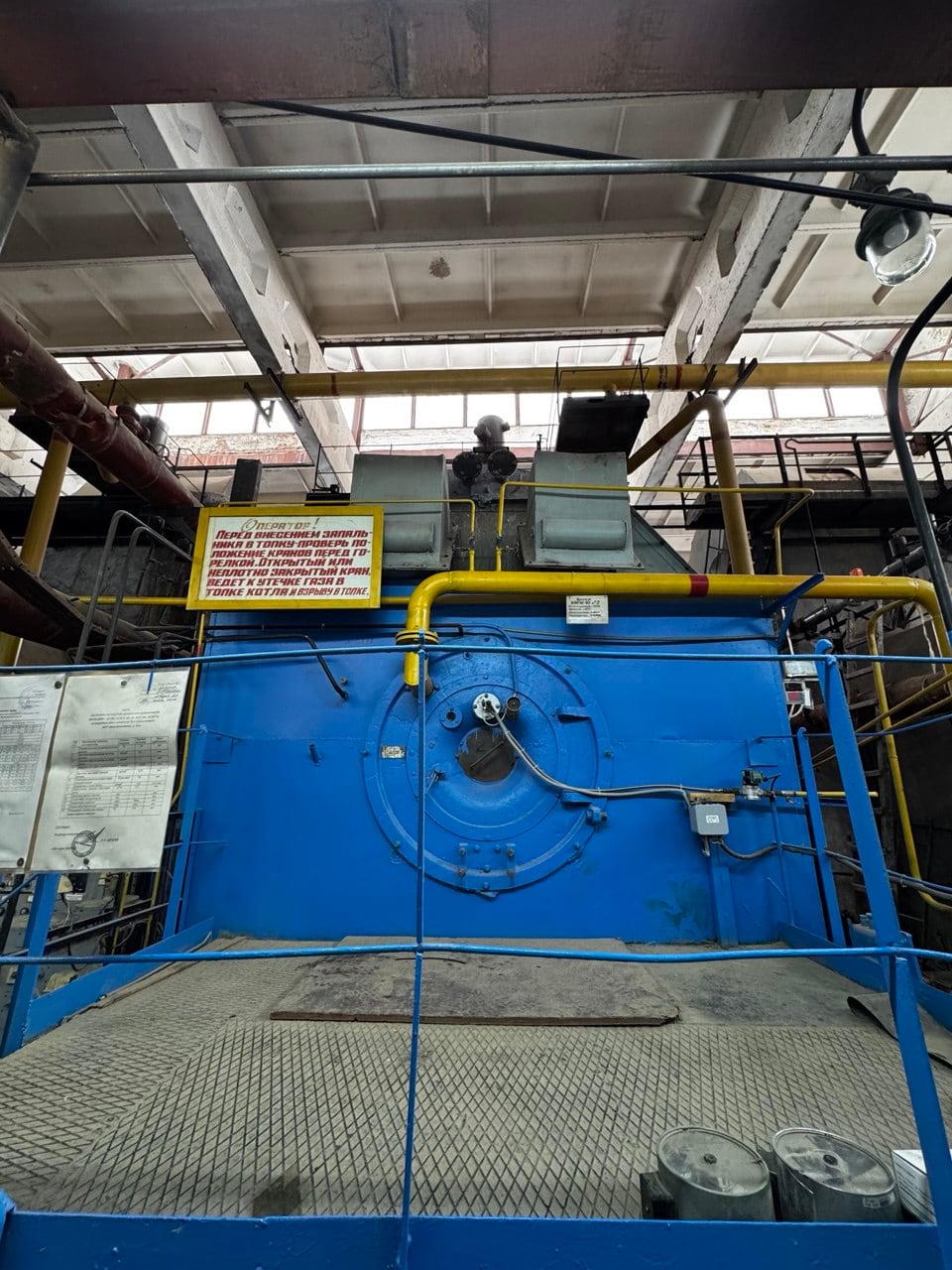

Котлы КВГМ-10, ручные корректировки по месту, нет общей картины по параметрам и диагностике.
Что реализовано
Шкаф автоматики, HMI, алгоритмы режимов, аварийная сигнализация, датчики газа, воздуха, разрежения и температуры.
После внедрения
Централизованное управление агрегатом, стабильные технологические режимы, готовность к диспетчеризации.

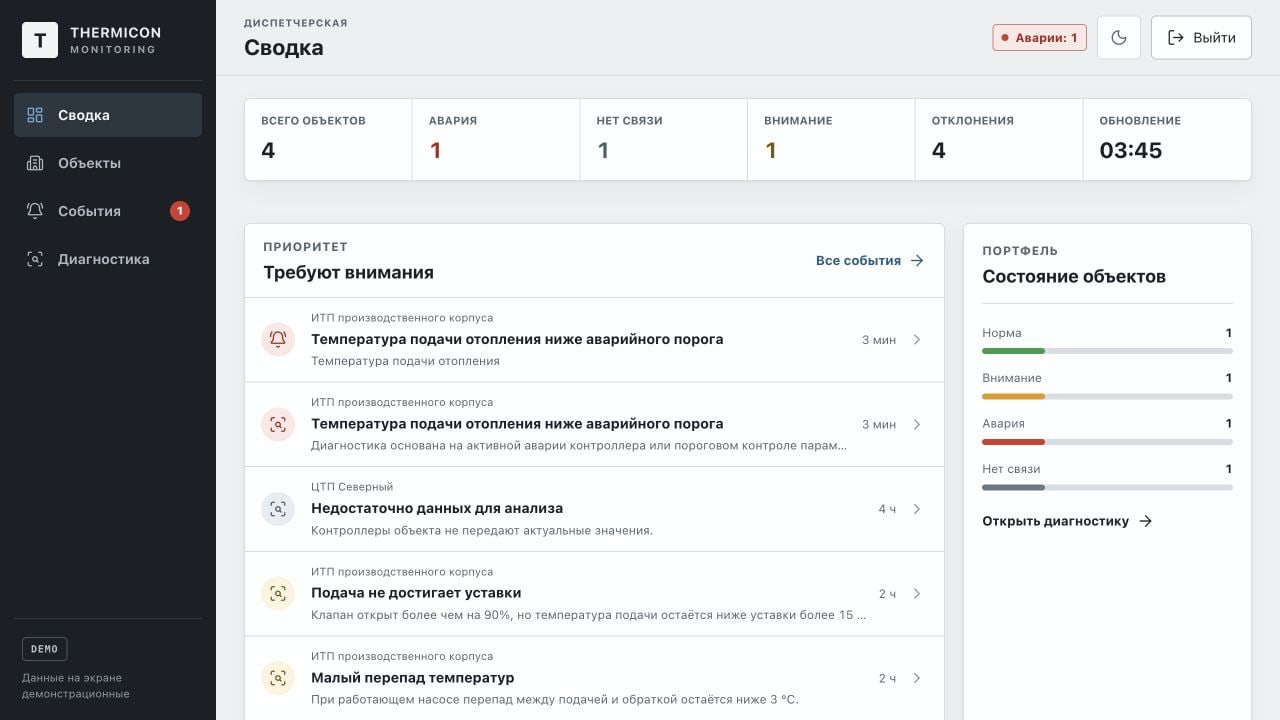

Облачный мониторинг
Параметры, аварии и связь доступны в браузере.
Котельная · демо
3 контроллера online
Температура котла81.4 °C
Расход воды42.8 м3/ч
Давление газа4.8 кПа
Разрежение-18 Па
Вентилятор36.2 Гц
Газовая заслонка58%
Сервис только читает телеметрию. Ethernet-контроллеры передают данные по MQTT, на одном объекте может быть несколько контроллеров.
Демо мониторингаЗаявка
